BGM-109 Tomahawk
Tomahawk - дальнобойная крылатая ракета большой точности.
Более 2 350 боевых пусков, участие в каждом крупном конфликте США с 1991 года, точность попадания около 5 метров с расстояния 1 600 км — Tomahawk по-прежнему остаётся основой дальнобойного удара американского флота.
История создания
Разработка Tomahawk началась в 1972 году — после того как ограничения договора ОСВ-I вынудили американских стратегов искать альтернативы баллистическим ракетам. Военно-морской флот хотел оружие, способное поражать наземные и корабельные цели, не подвергая риску пилота. На первом этапе единственным поставщиком выступала компания General Dynamics.
Первые испытательные пуски состоялись в конце 1970-х. В 1983 году подводные лодки получили первые серийные ракеты, а к 1991 году — началу войны в Персидском заливе — Tomahawk уже стоял и на надводных кораблях. В 1994 году производство перешло к McDonnell Douglas, а затем к Raytheon, которая выпускает ракету по сей день.
Принципиально важным технологическим прорывом стало внедрение системы TERCOM (Terrain Contour Matching): бортовой компьютер ракеты в реальном времени сверяет рельеф местности под траекторией полёта с цифровой картой в памяти. Именно TERCOM позволила достичь точности, которая была недоступна для других крылатых ракет того времени.
Технические характеристики (для Block IV / Block V /TLAM-E):
| Параметр | Значение |
|---|---|
| Длина | 5,56 м (без ускорителя); 6,25 м — с ускорителем |
| Диаметр корпуса | 52 см (20,4 дюйма) |
| Размах крыла | ~2,6 м (в раскрытом положении) |
| Стартовая масса | ~1 315 кг (с ускорителем) |
| Масса боевой части | 450 кг (унитарная или кассетная) |
| Двигатель маршевый | ТРДД Williams F415-WR-400/402 (Block IV) |
| Стартовый ускоритель | Твёрдотопливный ARC MK 135 (корабельный пуск) |
| Скорость | Mach 0,72–0,84 (880–1 020 км/ч) |
| Практическая дальность | до 1 600 км (Block IV); до 2 500 км (ранние версии с ядерной БЧ) |
| Высота полёта | 15–100 м (огибание рельефа) |
| КВО (точность) | ~5–10 м (GPS + DSMAC) |
| Системы наведения | ИНС + TERCOM + GPS + DSMAC (оптическое распознавание цели) |

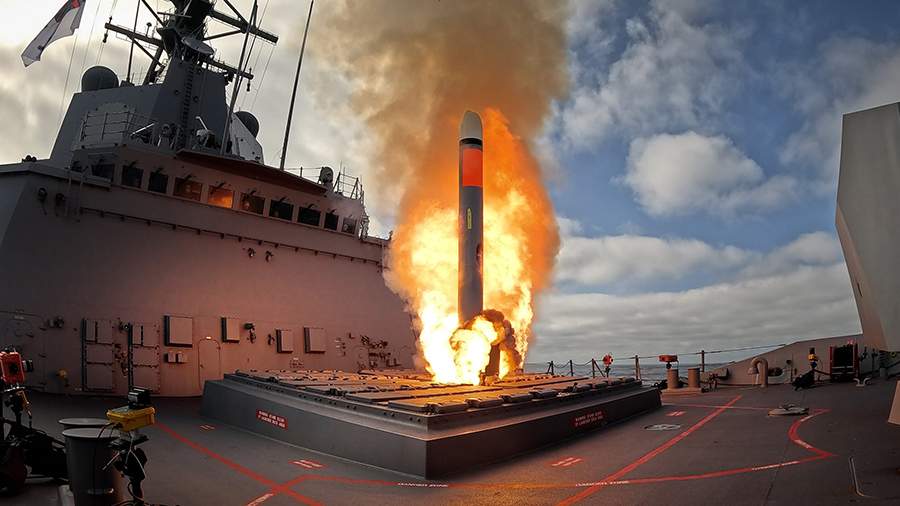

| Носители | ВПУ Mk 41 (корабли), торпедные трубы Ø533 мм (ПЛ) |
| Стоимость (Block IV) | ~$1,87 млн за единицу (по контракту 2014 года) |
Модификации
BGM-109A (TLAM-N) — Block I, ядерный. Несёт термоядерную боевую часть W80 мощностью 5–150 кт. Дальность до 2 500 км. Снят с вооружения в 2013 году согласно Обзору ядерной политики администрации Обамы.
RGM/UGM-109B (TASM) — Block I, противокорабельный. Активная радиолокационная ГСН на базе головки Harpoon. Дальность 460 км, конвенциональная БЧ 454 кг. Умел лететь «у волны». Выведен из эксплуатации в 1994 году.
BGM-109C (TLAM-C) — Block II/III, конвенциональный. Унитарная осколочно-фугасная БЧ WDU-25/B массой 450 кг. Именно этими ракетами наносились первые удары в Буре в пустыне в 1991 году.
BGM-109D (TLAM-D) — Block III, кассетный. Кассетная боеголовка Combined Effects Bomblets. Предназначалась для поражения рассредоточенных объектов и полос аэродромов. Позднее снята с вооружения.
RGM/UGM-109E (TLAM-E) — Block IV «Tactical Tomahawk». Поступил в строй в 2004 году. Двусторонняя спутниковая связь: оператор может перенацелить ракету в полёте. Возможность барражирования над районом цели. Бортовая видеокамера передаёт изображение за секунды до удара.
Block V / Va / Vb (с 2020 года) — актуальный. Block V — глубокая модернизация навигации. Block Va (MST) — возможность поражения движущихся морских целей (новая активная ГСН). Block Vb — многоцелевая боевая часть JMEWS для укреплённых объектов.
Боевое применение
| Конфликт / операция | Год | Кол-во пусков | Примечание |
|---|---|---|---|
| Буря в пустыне (Ирак) | 1991 | ~282 | Первое боевое применение; первый в истории одновременный удар крылатых ракет и пилотируемой авиации |
| Операция Desert Fox (Ирак) | 1998 | ~325 | Удары по объектам ОМУ и командным центрам |
| Вторжение в Ирак | 2003 | >800 | Крупнейший залп за историю применения ракеты |
| Операция Odyssey Dawn (Ливия) | 2011 | ~124 | Подавление ПВО режима Каддафи в первые часы кампании |
| Удар по авиабазе Шайрат (Сирия) | 2017 | 59 | USS Porter и USS Ross — ответ на химическую атаку |
| Йемен (хуситы) | 2024–2025 | десятки | Совместные удары ВМФ США и Королевского флота Великобритании |
Проверенные факты
- Tomahawk могут нести более 140 кораблей и подлодок ВМС США, включая четыре переоборудованных ПЛАРБ типа Ohio, каждая из которых несёт до 154 ракет.
- Великобритания — единственный союзник, принявший Tomahawk на вооружение с 1998 года. В 2024 году к ним присоединилась Австралия, выполнившая первый пуск с эсминца типа Hobart.
- Япония заказала сотни Tomahawk Block V для эсминцев с системой Aegis — крупнейшая зарубежная закупка ракеты за всю историю программы.
- Стоимость одной ракеты Block IV составляет около $1,87 млн — примерно вдвое дешевле аналогичных систем конкурентов.
Малоизвестные подробности
- Крылья складываются. Чтобы ракета помещалась в стандартную торпедную трубу диаметром 533 мм, оба крыла и воздухозаборник двигателя убраны в корпус. Они раскрываются автоматически через несколько секунд после выхода из трубы — элегантное инженерное решение, придуманное ещё в конце 1970-х.
- «Томагавк» — зарегистрированный товарный знак. TOMAHAWK — официальная торговая марка Министерства ВМС США, используемая Raytheon по лицензии правительства.
- Барражирующий режим. Block IV может часами кружить над заданным районом, ожидая появления цели или нового приказа. Фактически это делает его предшественником современных барражирующих боеприпасов — за два десятилетия до их широкого распространения.
Ракета «видит» перед ударом. DSMAC II — финальный этап наведения — сравнивает инфракрасное или оптическое изображение с эталонной картинкой в памяти. Это обеспечивает точность ~5 м даже при полностью отключённом GPS. - Сверхзвуковая версия в разработке. Raytheon изучает вариант с прямоточным воздушно-реактивным двигателем для достижения скорости Mach 3+. Главное ограничение — те же 533 мм торпедной трубы, куда должна вписаться новая ракета.
